El 5 de marzo es el Día Mundial de la Eficiencia Energética y como regalo a todos esos profesionales que vais a comenzar a realizar certificados energéticos os traemos este manual con un ejemplo de certificado de vivienda ya existente en CE3X.
Vamos a poner un ejemplo de cómo se realiza un Certificado de Eficiencia Energética utilizado el programa Ce3X. En el ejemplo de hoy plantearemos una vivienda unifamiliar, aunque podría ser válido para cualquier vivienda integrada en un edificio plurifamiliar o edificio completo. Si quieres realizar este tipo de trabajos puedes registrarte en Certicalia y comenzar a trabajar hoy mismo.
En este ejemplo de certificado energético con CE3X, la primera pestaña que se nos presenta está relacionada con los Datos Administrativos del informe.

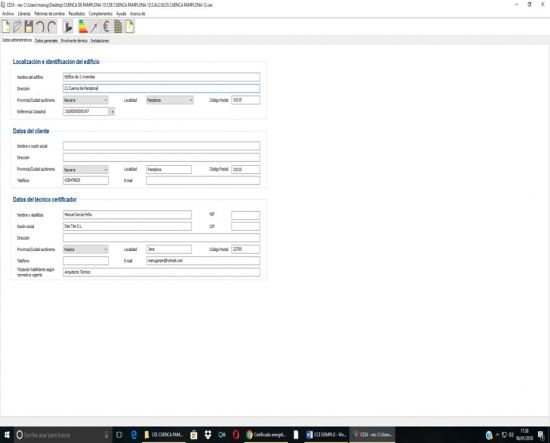

1. Pestaña de Datos Administrativos de CE3X

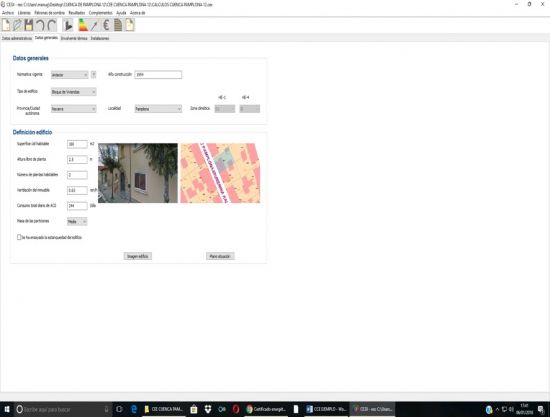

2. Pestaña de Datos Generales en CE3X
También debemos indicar la localización geográfica exacta del inmueble, pues el programa aplicará la zona climática que le corresponde. En caso de que la localidad no se encuentre dentro del desplegable se marcará otro y si procede se cambaría la zona climática ya que si la diferencia de altitud con la capital de provincia es superior a 200 m. se debe considerar la zona climática establecida en la tabla D.1 del Apéndice D del DB HE-1.
Otros datos que se deben introducir en esta segunda pantalla es la superficie útil de la vivienda (superficie habitable), la altura libre promedio (de suelo a techo), el número de plantas que componen la vivienda, la ventilación y la estimación del consumo de agua caliente sanitaria, valores que dependerán del número de personas que habitan la vivienda.
No olvidemos introducir en esta pestaña, un plano de ubicación y una fotografía de la fachada, para identificar gráficamente el inmueble a certificar.

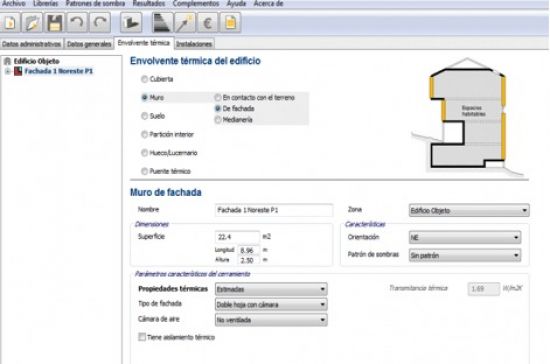

3. Pestaña de la envolvente térmica del inmueble a certificar
La composición de la fachada también es importante. Se comportará mejor desde el punto de vista energético, una fachada con cámara de aire y aislamiento térmico que una fachada sin aislamiento. El espesor de los muros también resulta fundamental.
El programa nos da la opción de introducir los datos de forma estimada, conocida (si la hemos calculado previamente) o por defecto (el programa nos asigna unos valores ya establecidos).
En esta misma pestaña podremos definir el resto de la envolvente del edificio, además de la fachada, podemos tener una cubierta (plana o inclinada), una medianera que delimita nuestra vivienda de otros locales o viviendas, un forjado que nos separa de otros espacios (que pueden estar calefactados o no) y el propio suelo o forjado sanitario en el caso de que nuestra vivienda se sitúe en planta baja. Puedes leer este post sobre como calcular la envolvente térmica de un edificio.
Otros datos del certificado energético en CE3X
Antes de salir de esta pestaña deberemos definir todos los huecos abiertos en nuestras fachadas y cubiertas, teniendo en cuenta en qué fachada se encuentran, las dimensiones de esas puertas y ventanas, el tipo de acristalamiento y el material con el que están construidas, pudiendo ser de madera, de aluminio, de pvc, etc.
Otros datos que debemos introducir en este apartado son los relacionados con los puentes térmicos, es decir aquellos puntos en los que el edificio deja escapar el calor por falta de aislamiento. En este caso se adoptan los valores de transmitancia térmica lineal por defecto, puesto que no se dispone de planos de la vivienda ni de suficiente información sobre cómo se han resuelto constructivamente los encuentros, además se debe revisar la longitud de los puentes térmicos para cada caso.
En caso de disponer de dicha información, el programa dispone de la Librería de Puentes térmicos, que nos permitiría obtener el valor del mismo de una forma más exacta, conocidos los tipos de encuentros.

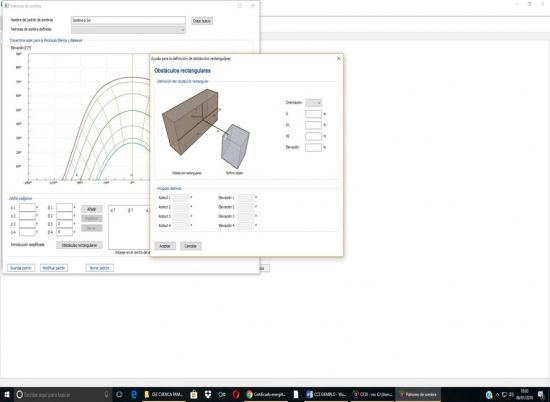

4. Establecer las sombras del edificio

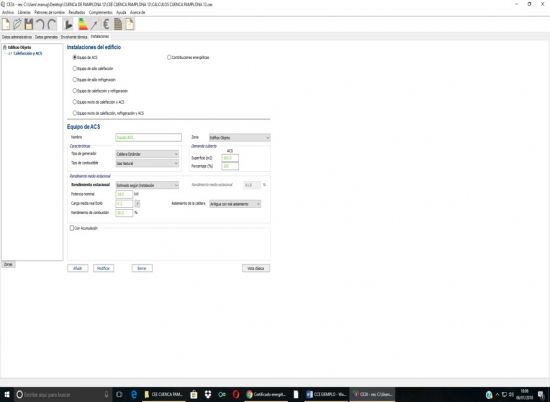

5. Las instalaciones
Como veremos, los resultados finales variarán mucho en función de las fuentes energéticas utilizadas, ya sean éstas la electricidad, gas natural, gases licuados del petróleo (butano, propano), gasoil, leña, etc.
El empleo de fuentes energéticas renovables, como la solar o la geotérmica, por ejemplo, nos beneficiaría de cara al resultado final del informe.

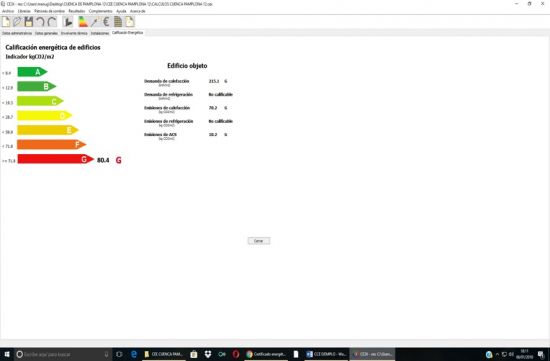

6. Calificación energética
Estas letras estarán acompañadas de una serie de valores numéricos expresados en Kwh/m2 (demanda energética de calefacción y refrigeración) y expresados en KgCO2/m2 (emisiones de CO2 a la atmósfera por parte de los equipos productores de agua caliente sanitaria, refrigeración y calefacción.
7. Medidas de mejora energética de CE3X
Una vez obtenida la calificación energética, el programa nos permite ofrecer al usuario de la vivienda una serie de medidas de mejora energética que pueden ir desde la sustitución de ventanas por otras más estancas y dotadas de roturas de puentes térmicos hasta sustituir los equipos generadores de calor o frío, o incluso obras de aislamiento térmico de la envolvente del edificio.
8. Datos económicos
En esta pestaña indicamos para cada medida su vida útil y el coste de las mismas, que se obtienen a partir de precios unitarios obtenidos de una base de precios oficiales, bien de algún catálogo de precios actualizado.
Al final de este paso conoceremos el coste de las medidas de mejora que hemos propuesto, así como la mejora energética.
El técnico deberá tener en cuenta que si las medidas de mejora energética propuestas, tienen un coste elevado y esta medida no afecta significativamente a la mejora energética, es decir no ganamos al menos una letra, se deberá desestimar esa medida propuesta y reemplazarla por otra más eficiente.
Como complemento a este ejemplo de certificado energético con CE3X, puedes leer otros post del blog como el manual de uso de CE3X, un video tutorial con un recorrido guíado por CE3X, o 6 consejos para trabajar con el programa de certificación energética CE3X.
